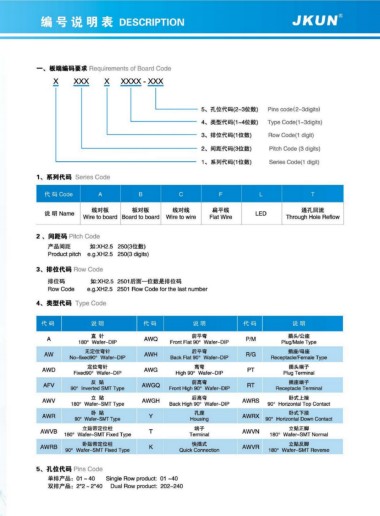

一、 板端编码要求 Requirements of Board Code
x

XXX X XXXX - XXX
" ''""'' "''" "" "'"'

5、孔位代码(2-3位数） Pins code(2-3digits)

4、类型代码(1 -4位数） Type Code(1-3digits)

3、排位代码(1 位数） Row Code(1 digit)

2、间距代码(3位数） Pitch Code (3 digits)

1 、 系列代码(1 位数） Series Code(1 digit)

1 、 系列代码 Series Code

~ I A l s l c l F I L I T I

线对板 板对板 线对线 扁平线 通孔回流
说明 Name LED
Wire to board I Board to board Wi『e to wire Flat Wire Through Hole Reflow

2 、 问距码 Pitch Code

产品间距 如XH2.5 250(3位数）

Product pitch e.g.XH2.5 250(3 digits)

3 、 排位代码 Row Code

排位码 如XH2.5 2501 后面一位数是排位码

Row Code e.g.XH2.5 2501 Row Code for the last number

4、 类型代码 Type Code

尸 说明 I 三 I 说 明 I 说明 I
三

直针 前平弯 插头／公座
A AWQ P/M
180°Wafer-DIP Front Flat 90°Wafer-DIP Plug/Male Type

无定位弯针 后平弯 插座／母座
AW AWH RIG
No-fixed90° Wafer- DIP Back Flat 90°Wafer- DIP Receptacle/Female Type

定位弯针 高弯 插头端子
AWD AWG PT
Fixed90° Wafer- DIP High 90° Wafer-DIP Plug Terminal

反贴 前高弯 插座端子
AFV AWGQ RT
90°Inverted SMT Type Front High 90°Wafer-DIP Receptacle Terminal

立贴 后高弯 卧式上接
AWV AWGH AWRS
1 ao• Wafer-SMT Type Back High 90°Wafer-DIP 90°Horizontal Top Contact

卧贴 孔座 卧式下接
AWR Y AWRX
90°Wafer- SMT Type Jl 」| Housing 90°Horizontal Down Contact

立贴带定位柱 端子 立贴正脚
AWVB T AWVN
180° Wafer-SMT Fixed Type Terminal 180°Wafer-SMT Normal

卧贴带定位柱 快插式 立贴反脚
AWRB K 「 AWVR
so• Wafer-SMT Fixed Type Quick Connection 180° Wafer-SMT Reverse

5、 孔位代码 Pins Code

单排产品 ： 01 -40 Single Row product: 01 -40

双排产品 ： 2*2- 2*40 Dual Row product: 202-240
